为大陆版 Dell G7 7588 更换 4K 显示屏

可能是国内有记载的首个更换成功的。

换屏起因

上一台神舟 K580P-i3 d1 还是初二的时候买的,服役五年后,在高二暑假坏掉了。虽然八代处理器性能提升巨大,但考虑到当时即将高三,当时就没买新机子。

如今毕业了,刚好可以换电脑了。虽然平常不太玩游戏,但码代码的话 VS 卡个半天也是很不爽的,所以就想一下上个 i7。同时显卡也不能太寒碜。然后如果还有个指纹识别,再配个 4K 屏幕就更好了。

综合这些,再想到自己不多的预算,看上了 Dell G7 7588 这款机子。不过这款国行是没有配备 4K 显示屏的,反而次一档的 G5 有 4K 屏幕,但少了指纹识别。在 Dell 美国官网了解到有 4K 版本的,于是最开始是准备找代购海淘的。但一听说需要 20 多天才能到手,心里还是不太爽,最终一咬牙还是入手了大陆版的。

尽管 1080P 在 15.6 的尺寸下表现已经不错了,但我一心想念着 4K 屏幕,于是从万能宝上购买了 4K 屏幕。

动手

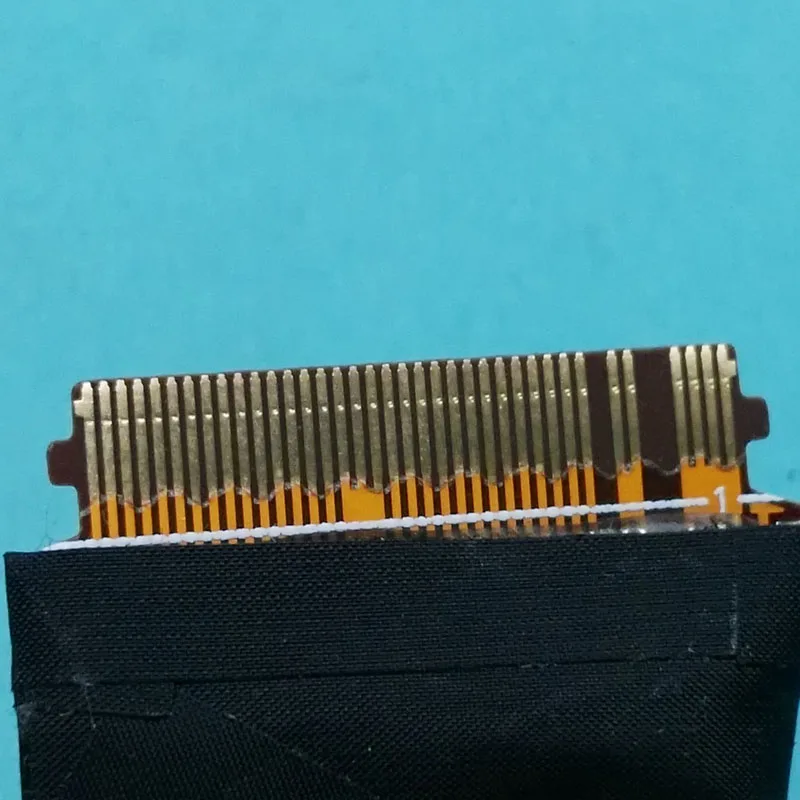

由于手上这台 G7 原生是 1080P 屏幕,屏线接口为 30pin,而所有 4K 屏幕都为 40pin eDP 接口,所以需要更换屏线。

之前给神舟 K580P-i3 d1 也换过屏幕,从 768P 换为 900P,所以还是有一点经验的。但不得不吐槽的是神舟那个模具真的太难拆了,换完之后不仅断了卡扣,转轴处的塑料外壳也废了,不过好歹能用。

G7 的话就比较简单,屏幕部分直接拆掉 B 面边框即可。屏线的话,首先拆掉 D 面背板,然后拆掉转轴旁边的壳。虽然大多数都是卡扣而非螺丝,但说实话我更想要一把螺丝,因为卡扣拆一次机就要断掉一两个,非常不爽。

在这里需要注意的是,原生 1080P 的 G7 由于接口限制,屏线和屏幕接口的针脚间距必须都是 0.4mm 的,这也就导致了无法购买到完全贴合 A 面模具的屏幕。目前市面上似乎只有夏普一家有 0.4mm 的,然而夏普的屏幕螺丝孔位在左右两侧,而原本的 G7 螺丝孔位是设计在上下的,所以拆机后注意保留螺丝。

本次换屏,我购买的是友达 B156ZAN02.0。屏库网数据显示这个屏幕是 0.5mm 的,但卖家声称是 0.4mm 的,不过还好最后能点亮。后续发现屏库网数据已经变成了 0.4mm 的。这块屏幕同样是孔位位于两侧的。最开始担心会影响 B 面边框贴合,结果问题不大。

从 1080P 45% NTSC 换到 4K 72% NTSC 真的提升巨大。不仅更清晰了,颜色也更加鲜艳了——也就导致我花了一个星期才习惯这个颜色。

小插曲

在换完屏幕后我发现没办法合盖睡眠了,起初一度怀疑是屏线和屏幕的问题。但在网上搜索之后发现,目前笔记本电脑是靠转轴角度、霍尔感应或者是一个小的按钮来实现合盖睡眠的。

但问了谢聚聚之后他表示不可能是霍尔感应,建议我尝试重置 CMOS、调整系统睡眠设置,都没有用。这个时候我其实在想莫非换屏幕的时候整坏了转轴——理论上不应该的。

后来有一天在家里看见之前买的磁吸眼镜盒,抱着死马当活马医的心态在 C 面转了一圈,发现 G7 采用的还真是霍尔感应,器件位于键盘上方中部偏右的位置。尽管找到了原因,但新的问题随之而来:磁铁呢?

又一次作死地拆开 B 面下边框,发现磁铁一直就在,想了想可能是换屏的时候把位置碰偏了,最后调整了下,完美~

再后续

因为这块屏螺丝孔位的问题,所以实际上屏幕只是“放在” B 面边框后面,而不是“固定”的。这样的话,每次电脑发生较大的位移(比如放进包里再拿出来)的时候屏幕位置就会偏,这样看起来就很不爽了。忍了几个月之后再次拆开 B 面,给屏幕后面贴了泡沫双面胶,将就着解决了。

再再后序

在用了一年多的双 4K(内屏 4K+外接 4K)之后,最后我还是换回了 1080P @ 120Hz 的屏幕。这次降级主要是因为以 G7 的硬件条件确实带双 4K 有点吃力,而且真的遇到了想玩游戏的时候就抓瞎了,认真思考了一下决定开个倒车。

在习惯 4K 之后再回过头来看 1080P,确实有种大果粒的感觉,不过最后将就着也又习惯了。另外高刷新率对体验的提升也挺明显的。

至于为什么不换 144Hz 的屏幕,还是因为 G7 原生 1080P @ 60Hz 导致接口带宽不足,而市面上唯一一款 30pin 的 1080P @ 144Hz 的屏幕是 BOE(京东方)出的,受限于带宽而使用 6bit + FRC(也就是俗称的“6 抖 8”)对看惯了 8bit 的屏幕的眼睛是个很大的伤害,当然决定性的因素不是这个,BOE 的这块屏幕最让人无法接受的是低亮度下采用了低频 PWM 调光,对于经常需要在夜间低亮度下使用电脑的我简直是致盲神器。综上,最后换了友达的 B156HAN04.5。

还有一个要注意的是,之前 B156ZAN02.0 这块 4K 屏在使用久了之后任务栏会出现残影(类似但不是 OLED 屏幕的烧屏),这个也是 LCD 老化的一个标志,这倒是在屏幕保护程序逐渐淡出历史之后这么多年第一次见到残影,至于具体为什么,我还没弄清楚。
